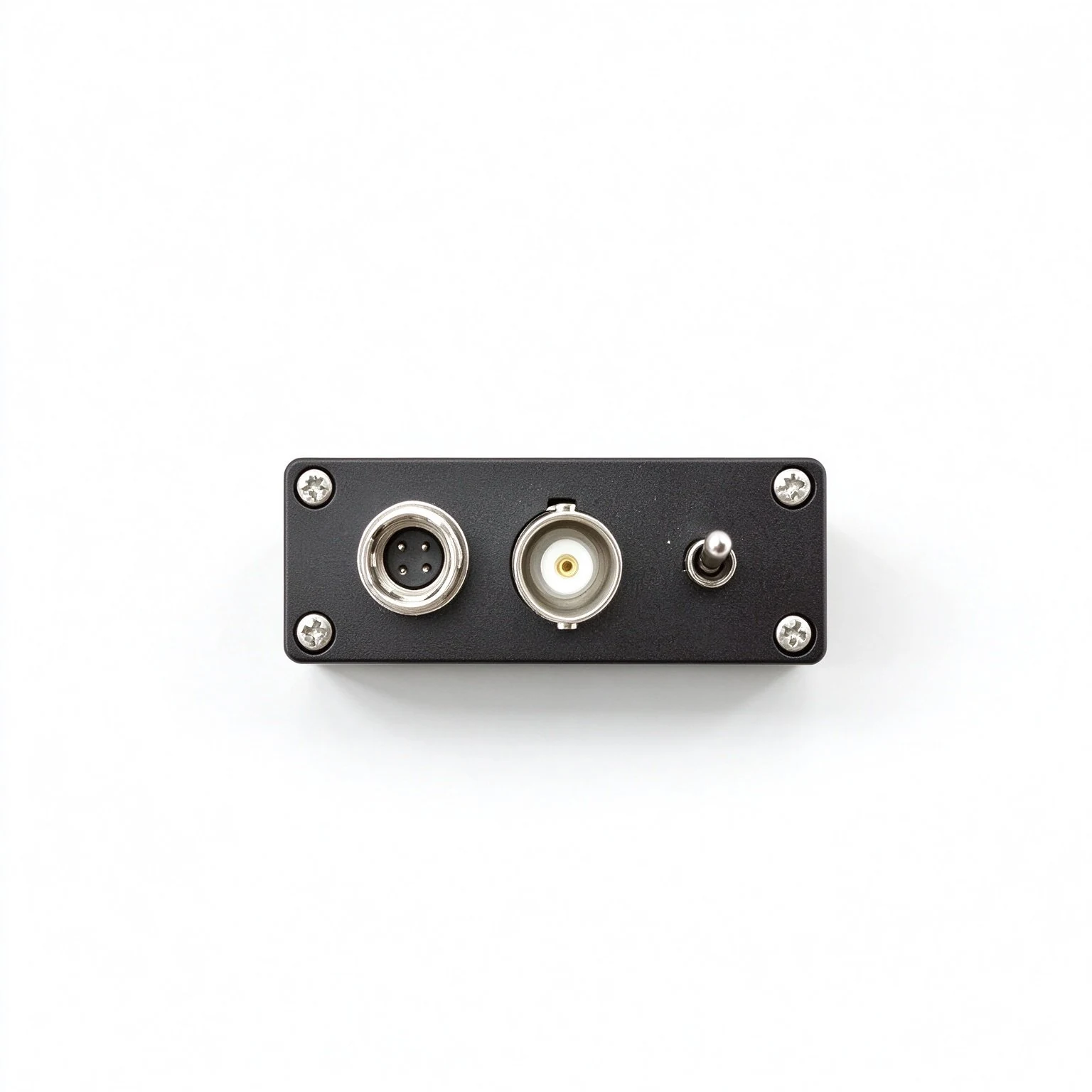

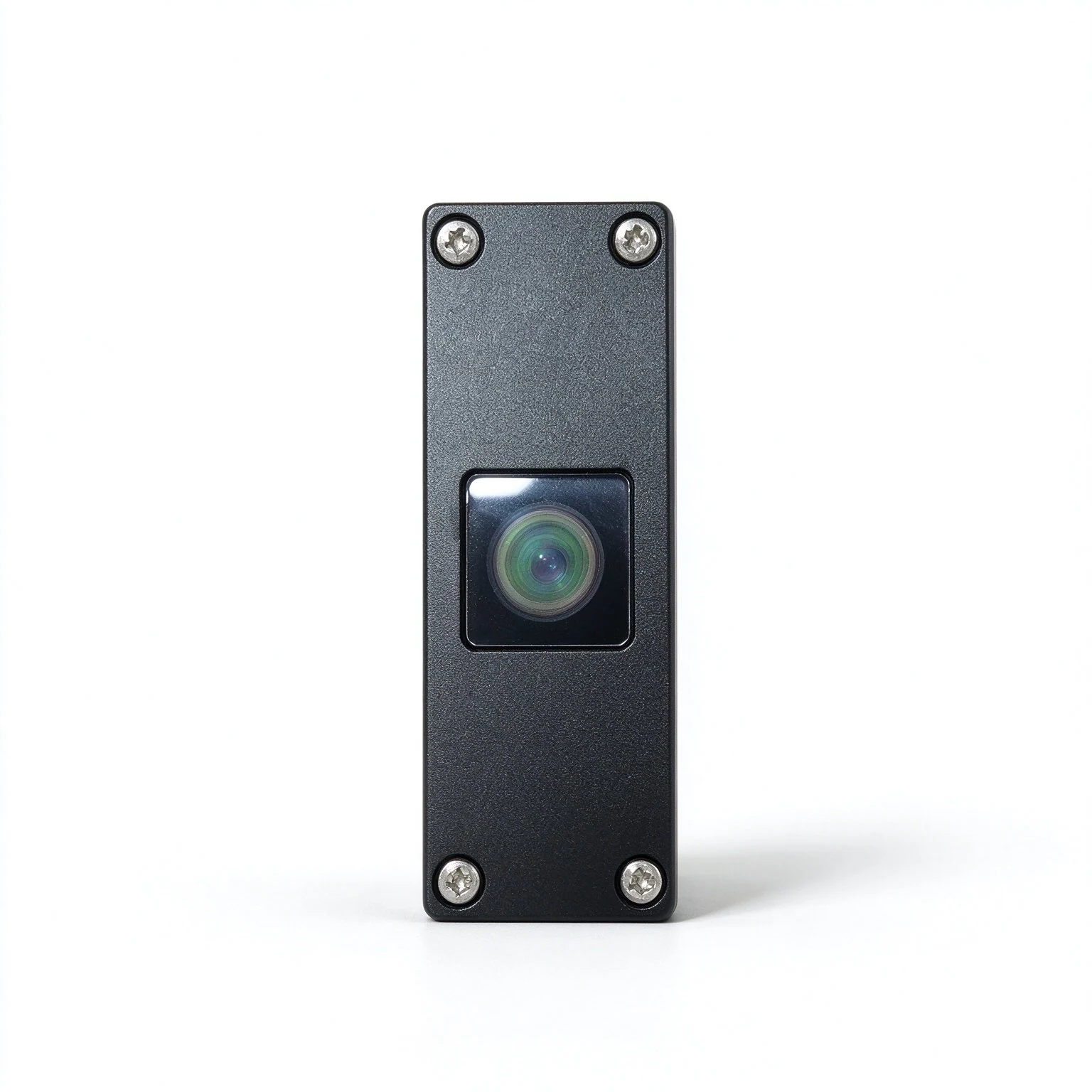

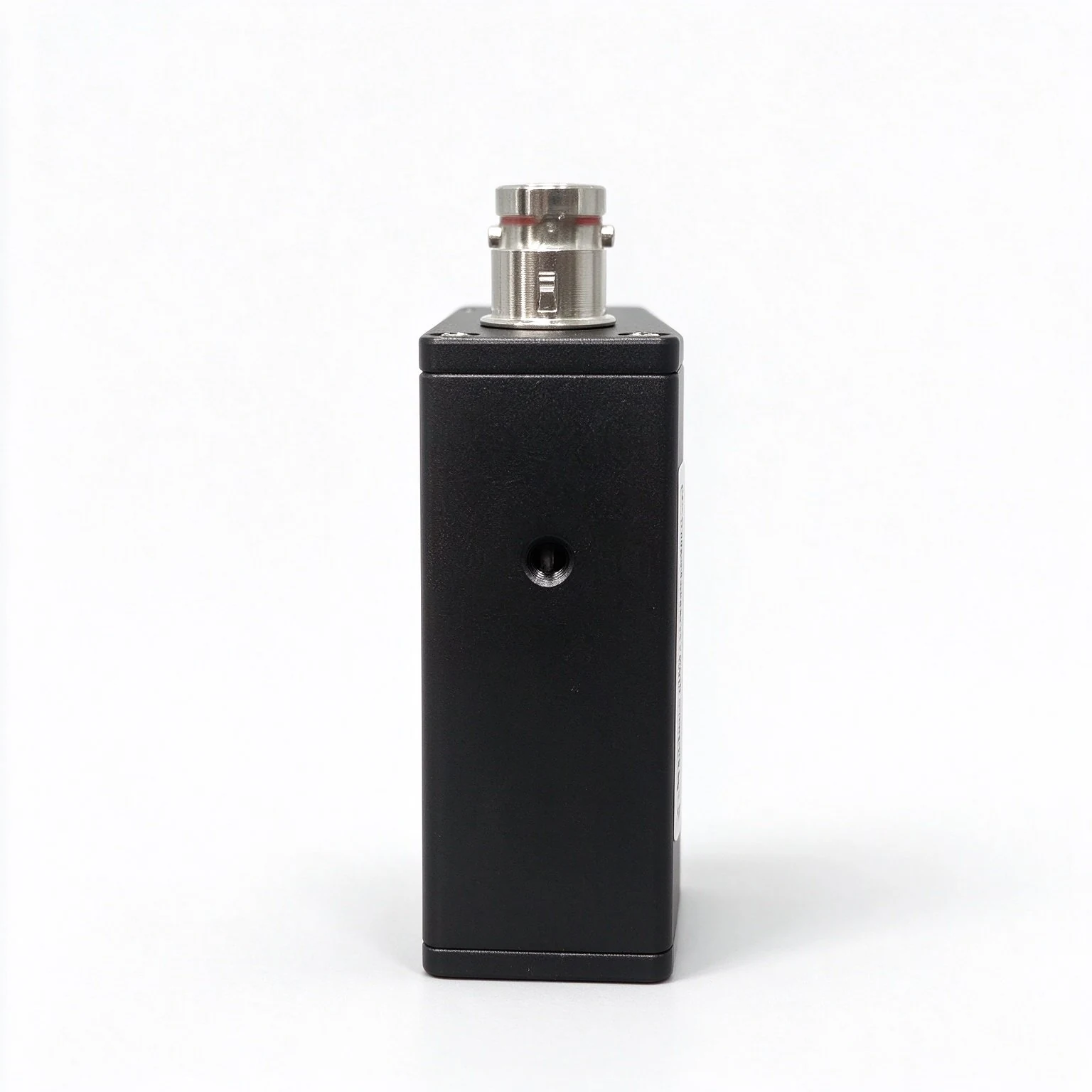

光电探测模块 ODM10
ODM10 用于将光电二极管与低噪声跨阻放大电路集成为可直接集成到测试仪器、光学设备及 OEM 系统中的模拟光电探测模块。
光电二极管与低噪声跨阻放大电路一体化集成。- 可直接集成到测试仪器、光学设备及 OEM 系统中。
- 提供硅与铟镓砷两类探测器，光谱范围覆盖 190–1700 nm。
- 高 / 低双增益档设计，最高增益 1×10⁹。
- 19 × 46 × 52 mm 紧凑尺寸，便于系统集成。
技术参数
| 参数 | ODM10-S24-P | ODM10-S58-P | ODM10-S100-HS | ODM10-S24-HS | ODM10-I1-HS |
|---|---|---|---|---|---|
| 探测器 | 硅 | 硅 | 硅 | 硅 | 砷化铟镓 |
| 有效面积 (mm) | 2.4 × 2.4 | 5.8 × 5.8 | 10 × 10 | 2.4 × 2.4 | Φ1 |
| 光谱范围 (nm) | 190 – 1100 | 190 – 1100 | 190 – 1100 | 190 – 1100 | 500 – 1700 |
| 峰值波长 (nm) | 960 | 960 | 960 | 960 | 1550 |
| 增益 (H/L) | 1×10⁹ / 1×10⁷ | 1×10⁹ / 1×10⁷ | 1×10⁹ / 1×10⁷ | 1×10⁶ / 1×10⁴ | 1×10⁶ / 1×10⁴ |
| 高增益带宽 | 10 Hz | 10 Hz | 1 kHz | 1 kHz | 1 kHz |
| 低增益带宽 | 1 kHz | 1 kHz* | 100 kHz* | 100 kHz* | 100 kHz* |
| 尺寸 (mm) | 19 × 46 × 52 | 19 × 46 × 52 | 19 × 46 × 52 | 19 × 46 × 52 | 19 × 46 × 52 |
